在建筑、安全防护及各类工程领域中，框架护栏网作为一种重要的安全设施，其设计和安装过程离不开详尽的图纸，对于非专业人士而言，理解并正确解读框架护栏网图纸可能会是一个挑战，本文旨在为读者提供一份详尽的指南，从基础概念到实际操作，帮助您轻松掌握如何看懂框架护栏网图纸。

一、基础概念与术语理解

1. 图纸类型：框架护栏网的图纸通常包括总平面图、立面图、剖面图以及细节大样图等，总平面图展示了护栏网在场地中的整体布局；立面图则从垂直方向展示护栏的外观和高度；剖面图则通过剖切展示护栏的内部结构；细节大样图则是对某些关键部位或特殊结构的详细描绘。

2. 常用符号与标注：

线条：实线通常表示可见轮廓，虚线表示不可见部分或辅助线；点划线常用于表示中心线或对称轴。

数字与字母：数字常用于标注尺寸，如高度、宽度、间距等；字母则可能代表材料类型（如“S”代表钢）、规格（如“Φ10”表示直径为10毫米的孔）或特定要求（如“M”标记可能表示需打孔）。

箭头与符号：箭头指示方向，如安装方向、视线方向等；特殊符号（如“△”表示加强筋位置）则用于强调重要细节。

二、解读总平面图

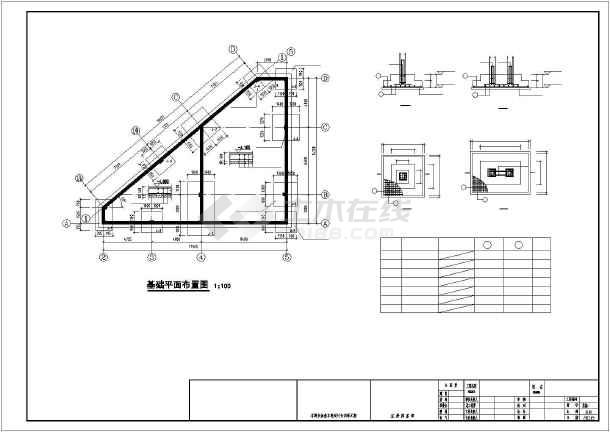

总平面图是框架护栏网设计的“蓝图”，它首先需要您理解以下几点：

场地布局：明确护栏网在场地中的具体位置、边界线以及与其他设施（如围墙、大门）的相对关系。

尺寸标注：仔细阅读并记录护栏的长度、宽度、高度等关键尺寸，这些是后续计算材料和确定安装方法的基础。

标高信息：注意图中标注的标高，这有助于确定护栏的安装高度是否符合设计要求或当地规范。

特殊要求：留意是否有特殊标记或注释，如“此处需加高”、“此段需采用特殊材料”等，这些信息对后续施工至关重要。

三、立面图与剖面图的解读

立面图和剖面图是理解框架护栏网结构与外观的关键：

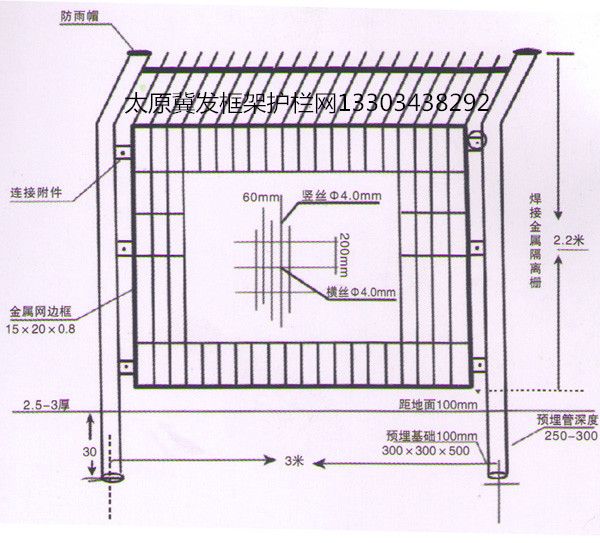

立面图：观察护栏的垂直外观，包括顶部的处理（如球状顶盖）、立柱的排列方式（如单柱、双柱）以及可能的装饰性元素（如横梁），通过立面图，您可以了解护栏的整体风格和视觉效果。

剖面图：通过剖面图，您可以深入了解护栏的内部结构，如立柱的截面形状（圆形、方形）、横梁的连接方式（焊接、螺栓连接）以及加强筋的设置等，这些信息对于选择合适的施工工具和材料至关重要。

四、细节大样图的解读与注意事项

细节大样图通常针对护栏的某个特定部分进行放大展示，如立柱的连接节点、横梁的固定方式等：

精确度：细节大样图要求极高的精确度，每一个尺寸、每一个连接方式都需仔细核对，确保施工时无误。

材料与工艺：了解所需材料的规格（如钢管的直径、壁厚）和具体的加工工艺（如冲孔、折弯），这有助于选择合适的供应商和施工队伍。

特殊工艺：对于需要特殊加工或处理的部位（如电镀、喷塑），需特别注意其要求和步骤，确保施工质量符合设计要求。

五、实践应用与常见问题解答

在理解了框架护栏网图纸的基本内容后，如何将其应用于实际施工中呢？以下是一些实用建议和常见问题解答：

制定施工计划：根据图纸制定详细的施工计划，包括材料采购清单、施工顺序和所需工具。

现场核对：在开始施工前，到现场核对图纸与实际地形的匹配度，调整设计以适应实际情况。

团队协作：确保施工团队成员都理解图纸内容，必要时进行现场培训或模拟安装练习。

常见问题解答：

Q: 发现实际尺寸与图纸不符怎么办？ A: 立即联系设计方确认，必要时进行修改并重新采购材料。

Q: 遇到难以理解的标注怎么办？ A: 查阅相关标准或咨询专业人士，必要时可联系设计方提供更详细的解释或补充说明。

Q: 安装过程中发现结构问题怎么办？ A: 立即停止安装并联系有经验的工程师进行评估和调整方案。

Q: 遇到材料短缺或质量问题怎么办？ A: 及时更换供应商或调整采购计划，确保使用符合要求且质量可靠的材料。

Q: 安装完成后如何进行验收？ A: 依据图纸要求和当地规范进行逐项检查，确保所有部分均达到设计标准。

框架护栏网图纸的解读不仅是对技术知识的考验，更是对细心和责任心的要求，通过本文的介绍，相信您已掌握了从基础概念到实际操作的全过程，每一次成功的安装都离不开对图纸的深入理解和严谨执行，在未来的工作中，无论您是专业人士还是初学者，都应保持学习的态度，不断提升自己的专业技能和安全意识，才能确保每一个项目都能安全、高效地完成。
