在现代化生产线的构建中，不锈钢网带输送机作为物料输送的关键设备，其设计、制造与安装的每一个环节都至关重要，本文将深入探讨不锈钢网带输送机图纸的设计原理、关键要素、技术挑战以及实际应用中的注意事项，旨在为相关从业者提供一份详尽的指南。

一、不锈钢网带输送机简介

不锈钢网带输送机是一种利用连续循环的不锈钢网带作为承载面，通过电机驱动实现物料在特定路径上连续输送的设备，其特点包括耐腐蚀、易清洁、承载能力强、运行平稳且维护成本低，广泛应用于食品加工、医药、化工、冶金、电子等多个领域，是现代工业自动化不可或缺的一部分。

二、设计前的准备与需求分析

设计不锈钢网带输送机前，首先需进行详尽的需求分析，包括：

输送物料特性：如物料的重量、尺寸、形状及是否含有腐蚀性物质等，这将直接影响网带的材质选择和结构设计。

输送距离与速度：根据生产线的布局和效率需求，确定输送机的长度、高度及运行速度。

工作环境：考虑环境温度、湿度、是否有粉尘或腐蚀性气体等，以选择合适的不锈钢材质和防护措施。

自动化需求：如需与生产线其他设备联动，还需考虑信号接口、控制方式等。

三、不锈钢网带输送机图纸设计要点

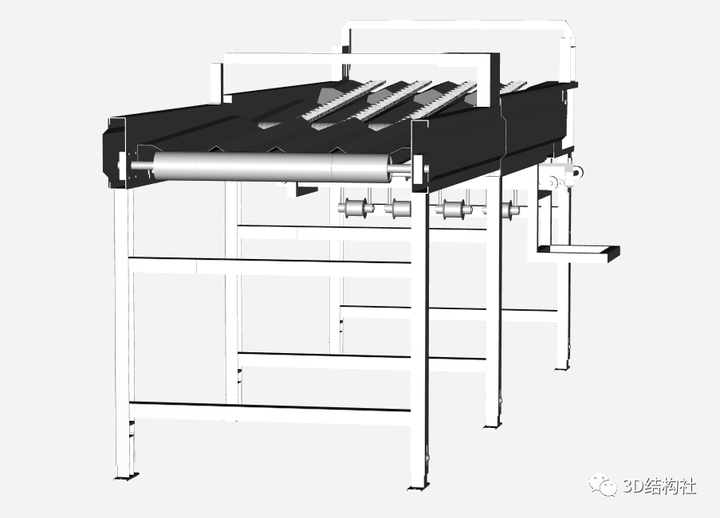

1、总体布局设计：图纸应包括输送机的整体布局图、剖面图及各部件的详细尺寸，需确保网带路径顺畅无阻，便于物料顺利通过，同时考虑操作人员的维护空间和安全性。

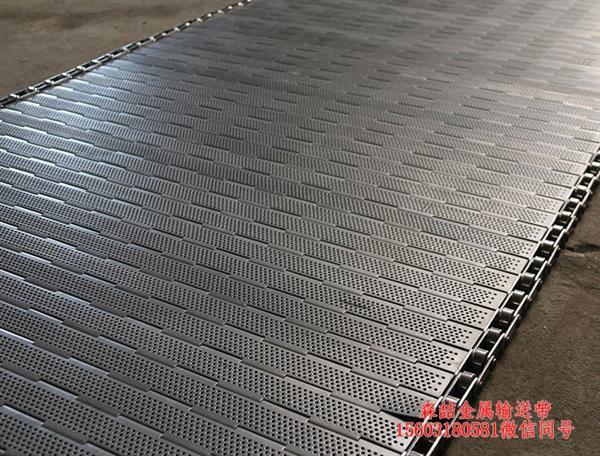

2、网带结构与材质选择：根据物料特性和工作环境，选择合适的不锈钢类型（如304或316不锈钢），并设计网带的结构（如平顶式、边侧挡板式等），确保其能承受负载并防止物料滑落或溢出。

3、驱动系统设计：包括电机的选择（考虑功率、转速）、减速装置的设计以及传动方式（如链传动、齿轮传动等），确保动力传递平稳且可靠，需设计防滑装置和过载保护机制，以应对突发情况。

4、张紧与导向系统：张紧系统确保网带在运行中保持适当的张力，防止因松弛导致的跳齿或偏移；导向系统则保证网带沿预定路径运行，减少偏移和磨损。

5、安全与防护设计：包括紧急停止按钮、安全护栏、防护罩等，确保操作人员安全及设备在异常情况下的快速响应。

6、电气控制系统设计：根据自动化需求，设计PLC控制系统或其它形式的电气控制方案，包括控制面板布局、信号接口及与其他设备的通讯协议等。

四、技术挑战与解决方案

1、耐腐蚀性挑战：针对腐蚀性环境，需采用更高品质的不锈钢材料，并加强网带与支撑结构的密封性设计，减少腐蚀风险。

2、大负载与高精度输送：对于需要输送重物或高精度定位的场合，需采用加强型框架和精密的驱动控制技术，确保输送的稳定性和准确性。

3、长距离输送的张力控制：长距离输送时，网带的张力变化可能影响运行稳定性，通过安装智能张力传感器和自动调节系统，可有效控制并保持最佳张力状态。

4、维护与清洁：为便于日常维护和清洁，设计时需考虑可拆卸的部件和易于触及的维护点，同时选择防粘附材料减少物料残留。

五、实际应用中的注意事项

1、安装与调试：严格按照图纸进行安装，确保各部件的精度和配合度，安装完成后进行空载和负载测试，调整至最佳状态。

2、操作培训：操作人员需接受专业培训，了解设备的工作原理、操作规程及紧急处理措施。

3、定期维护：建立定期检查和维护制度，包括清理网带、检查张紧系统、润滑传动部件等，以延长设备使用寿命并确保其稳定运行。

4、环境适应性调整：根据实际工作环境的变化，适时调整设备参数或采取额外防护措施，如增加防尘罩或更换更耐腐蚀的材料。

5、安全意识：始终将安全放在首位，定期检查安全装置的有效性，确保操作人员严格遵守安全规范。

不锈钢网带输送机作为现代工业生产中的重要设备，其设计不仅关乎技术层面的精准与高效，更需兼顾安全与环保的考量，通过深入理解其设计原理、合理选择材料与部件、科学规划布局及控制系统，可以有效提升输送机的性能与可靠性，持续的技术创新与优化也是推动该领域发展的关键，在未来的发展中，随着智能化技术的不断融入，不锈钢网带输送机将展现出更加广阔的应用前景和更高的价值潜力。
