在建筑、交通、农业等多个领域中，护栏网作为安全防护的重要设施，其设计和安装都需精确无误，而了解如何绘制各种护栏网图，不仅有助于工程师和设计师在项目初期进行规划，还能在施工过程中提供清晰的指导，本文将详细介绍如何绘制不同类型的护栏网图，从基础理论到进阶技巧，旨在为读者提供一套全面而实用的绘图指南。

一、基础知识：了解护栏网类型

在开始绘制之前，首先需要了解常见的护栏网类型及其特点，常见的护栏网包括：

1、铁路护栏网：主要用于铁路沿线，具有高强度、耐腐蚀的特点，常采用镀锌或喷塑处理。

2、公路护栏网：用于高速公路和城市道路，设计上更注重美观与实用性，通常为双层或多层结构。

3、围墙护栏网：用于工厂、学校、住宅区等场所的围界，强调安全性和美观性。

4、体育场护栏网：用于体育场、篮球场等运动场所，要求具有一定的弹性和防撞性能。

5、临时护栏网：用于临时性活动或施工区域的隔离，便于安装和拆卸。

二、绘图工具与软件选择

绘制护栏网图主要依赖于专业的绘图软件和辅助工具，常见的软件包括AutoCAD、SketchUp、Adobe Illustrator等，这些软件提供了强大的绘图和设计功能，还需要准备：

- 绘图板和绘图笔（可选）

- 直尺、量角器等传统绘图工具（对于手绘爱好者）

- 计算机及绘图软件安装包

- 清晰的图纸模板和比例尺设定

三、绘制步骤与技巧

1. 确定比例与尺寸

在绘制前，首先根据实际需求确定图纸的比例和尺寸，如果设计的是公路护栏网，通常采用1:100的比例进行绘制，确保细节清晰且易于理解。

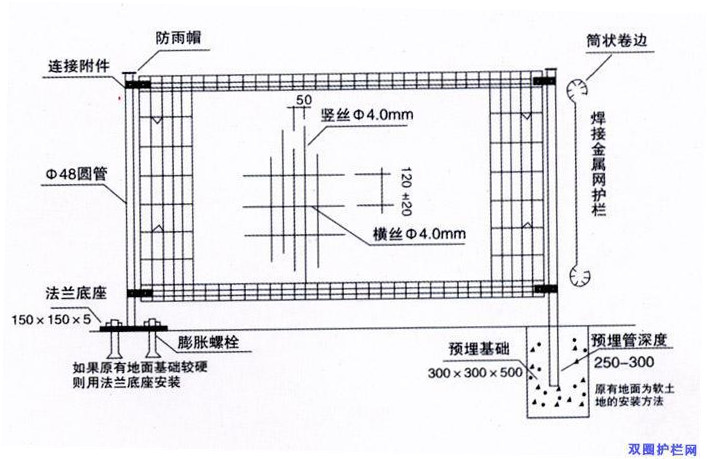

2. 绘制基础框架

以AutoCAD为例，首先使用“直线”工具绘制护栏网的垂直立柱和水平横梁的轮廓线，注意保持线条的垂直和水平，可以使用软件的“正交”模式来辅助绘制。

3. 添加细节与装饰

立柱与横梁：根据实际需求添加不同尺寸的立柱和横梁，注意考虑不同类型护栏网的规格要求，铁路护栏网的立柱通常较粗且间距较大。

网格设计：使用“矩形”工具或“多边形”工具绘制网格部分，确保网格大小均匀且符合安全标准，对于体育场护栏网，还需考虑网格的弹性和防撞性能。

连接件与附件：添加螺栓、螺母等连接件以及反光条等安全附件的示意图，这些细节对于实际施工至关重要。

4. 标注与注释

尺寸标注：对每个关键部分进行精确的尺寸标注，包括立柱直径、横梁高度、网格大小等。

材料与规格：注明使用的材料（如镀锌钢管、PVC涂层钢丝）及其规格（如直径、壁厚）。

安全提示：在图纸上添加必要的安全提示和注意事项，如“禁止攀爬”、“注意安全”等。

施工说明：对于临时护栏网，可添加安装步骤和注意事项的简短说明。

5. 审查与优化

完成初稿后，进行仔细的审查和优化是必不可少的步骤，检查是否有遗漏或错误，确保所有细节都符合设计要求和安全标准，可以邀请同事或专业人士进行审查，以获得更专业的建议和反馈。

四、进阶技巧：高级设计与优化策略

1. 三维建模与渲染

利用SketchUp等三维建模软件，可以将二维图纸转化为三维模型进行视觉检查和优化，这有助于提前发现设计中可能存在的问题，如视觉上的不协调或结构上的不合理。

2. 材质与色彩应用

在AutoCAD或Adobe Illustrator中，可以为不同部分应用不同的材质和色彩效果，使图纸更加直观和生动，为立柱和横梁设置不同的颜色以区分材质类型，为反光条添加亮色以突出其重要性。

3. 自动化与智能工具应用

利用现代绘图软件的自动化和智能工具（如AutoCAD的“块”功能），可以快速创建重复元素（如多个相同的立柱），提高绘图效率并减少错误，一些软件还支持智能布局优化功能，自动调整布局以节省材料或空间。

五、案例分析：实际项目中的应用与反馈

以某高速公路扩建项目为例，设计师在绘制公路护栏网图时，首先根据现场勘查数据确定了精确的比例和尺寸，通过使用AutoCAD的“多线”功能快速绘制了横梁和立柱的轮廓线，并利用“块”功能创建了标准化的连接件和附件，在完成初稿后，通过SketchUp进行了三维建模检查，发现了部分立柱位置可能影响视线的问题并进行了调整，最终图纸不仅满足了安全要求还得到了施工团队的认可和好评，这一案例展示了从理论到实践的完整流程以及进阶技巧的应用价值。
