在当今的工业和城市建设过程中，防风抑尘网作为一种重要的环保设施，被广泛应用于煤炭堆场、港口、建筑工地等易产生扬尘的场所，其核心作用是有效减少风力对地面尘土的吹扬，防止因扬尘造成的环境污染和健康危害，本文将详细介绍防风抑尘网的图纸设计、材料选择、施工流程及质量控制等关键环节，为相关工程提供科学、实用的施工方案。

一、防风抑尘网概述

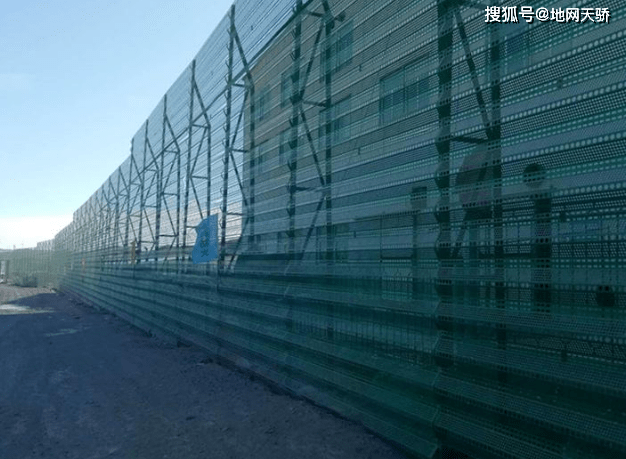

防风抑尘网主要由高强度聚乙烯（HDPE）或聚氯乙烯（PVC）等塑料材料制成，具有耐腐蚀、抗老化、自重轻、易安装等特点，其工作原理是通过网状结构对气流进行阻隔和引导，减少风速，从而抑制尘土飞扬，根据不同的使用环境和需求，防风抑尘网可分为固定式和移动式两种类型，其中固定式多用于长期固定的堆场，而移动式则适用于需要频繁移动或调整的场合。

二、图纸设计

1. 现场勘查与需求分析

在图纸设计前，首先需对施工现场进行详细勘查，包括地形、风力、堆场大小、高度及周围环境等因素的考量，根据勘查结果，确定防风抑尘网的具体尺寸、高度及安装方式。

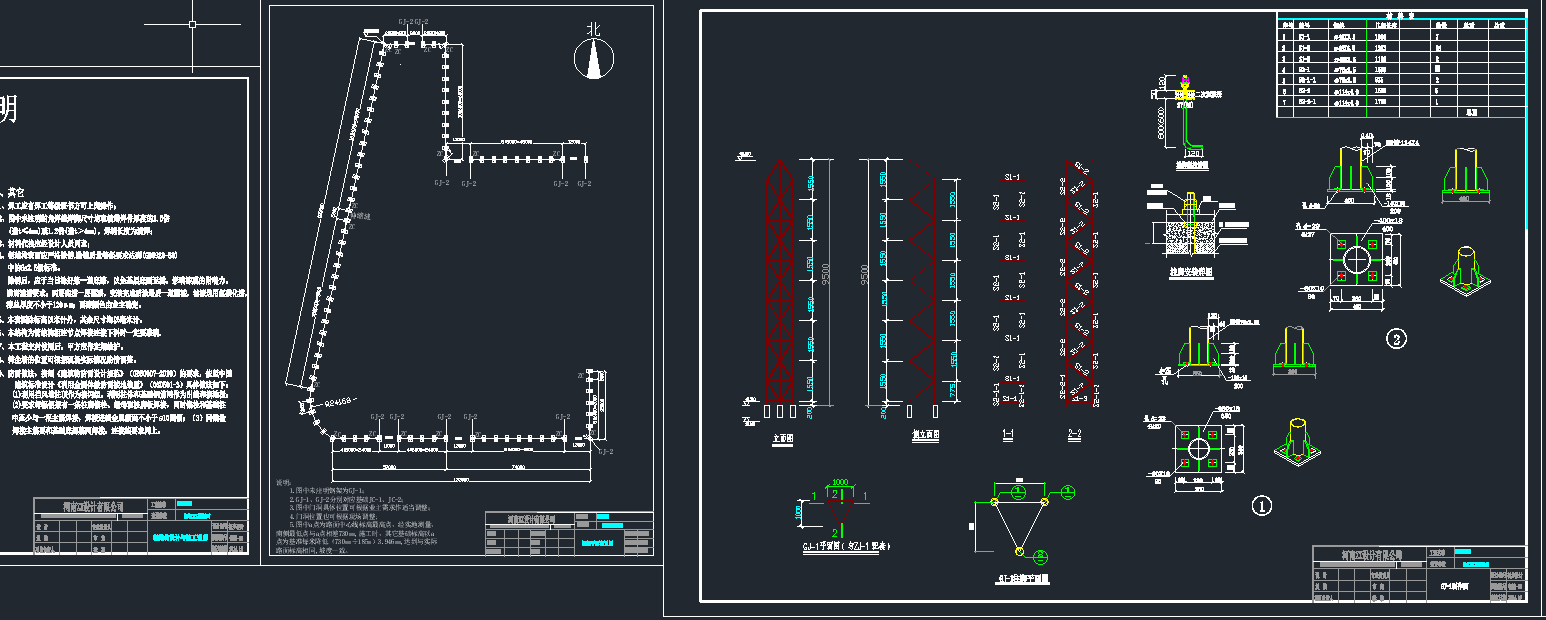

2. 图纸绘制

平面图：标明防风抑尘网的布置位置、尺寸及与周围建筑物的相对关系。

立面图：展示防风抑尘网的高度、结构及与地面的夹角。

剖面图：详细展示网体内部结构、支撑柱的布局及固定方式。

材料清单与规格表：列出所需材料的种类、数量及规格。

施工图：包括安装步骤的详细说明及注意事项。

三、材料选择与准备

1. 材料选择

基材：首选高密度聚乙烯（HDPE）或聚氯乙烯（PVC），这两种材料具有优异的耐候性、抗紫外线能力和化学稳定性。

支撑结构：采用热镀锌钢管或铝合金型材，确保结构的稳定性和耐腐蚀性。

连接件与紧固件：选用不锈钢或镀锌材质，防止生锈影响使用效果。

覆盖物：可选加厚型防风抑尘网布，增强防风效果和耐用性。

2. 准备阶段

- 确保所有材料符合国家相关标准，并具备合格证明。

- 对材料进行预处理，如切割、打孔等，以适应实际安装需求。

- 准备必要的施工工具和设备，如电钻、切割机、测量工具等。

四、施工流程与步骤

1. 基础施工

- 根据图纸要求进行基础施工，确保支撑柱的稳固性，基础可采用混凝土浇筑或预制件安装，确保其承载力满足设计要求。

2. 安装支撑结构

- 按照图纸位置安装支撑柱，使用水平尺和垂线确保其垂直度和平整度。

- 固定支撑柱至基础，使用膨胀螺栓或预埋件进行加固。

3. 安装防风抑尘网框架

- 将预处理好的网布框架按照设计要求组装起来，确保各部件连接紧密、牢固。

- 将组装好的框架通过连接件固定在支撑柱上，注意保持网面的平整和紧绷状态。

4. 安装覆盖层

- 在框架外层铺设防风抑尘网布，确保网布之间无缝隙且紧密贴合框架。

- 使用专用夹具或绑带将网布固定在框架上，防止其因风吹动而移位或损坏。

5. 验收与调整

- 完成安装后进行全面检查，确保所有部件安装到位且无松动现象。

- 对防风抑尘网的防风效果进行现场测试，必要时进行微调以确保最佳效果。

五、质量控制与维护管理

1. 质量控制

- 严格遵循施工图纸和规范要求进行施工，确保每个环节的施工质量符合标准。

- 对关键部位如支撑柱的垂直度、网布的紧绷度等进行重点检查和验收。

2. 维护管理

- 定期检查防风抑尘网的完整性和紧固情况，发现破损或松动及时修复或更换。

- 清理网面上的积尘和杂物，保持其良好的工作状态。

- 定期对支撑结构和连接件进行防腐处理，延长使用寿命。
